Ubicación del Proyecto
Canadá
Área de Construcción
4000 m²
Industria
Comercial y Residencial
Año de Finalización
2025
Resumen del Proyecto
Un edificio educativo seguro de múltiples niveles entregado como un paquete de exportación llave en mano a Canadá, construido con una envolvente de panel aislado resistente al fuego con ingeniería de viento específica para la región, protección estructural contra incendios, e ingeniería para un rendimiento resiliente a largo plazo en sitio.
Aspectos Destacados
Dimensiones generales: 60.4m × 50.6m × 10.4m
Distribución de aulas de múltiples niveles con bahías de circulación cómoda
Entorno de aprendizaje cómodo y amigable con la luz natural
Sistema estructural con clasificación contra incendios adecuado para edificios ocupados
Conjuntos de particiones y cubierta con consideraciones acústicas
Envolvente de panel aislado resistente al fuego
Diseño estructural clasificado para el clima local
Área total: 4000 m²
Cronograma del Proyecto
Diseño e Ingeniería
Análisis ambiental, diseño estructural, coordinación MEP
Fabricación de Acero
Fabricación de precisión con soldadura sin defectos
Envío y Logística
Flete marítimo a Vancouver port, Canada
Montaje en Obra
Montaje de acero, revestimiento de paneles, integración MEP

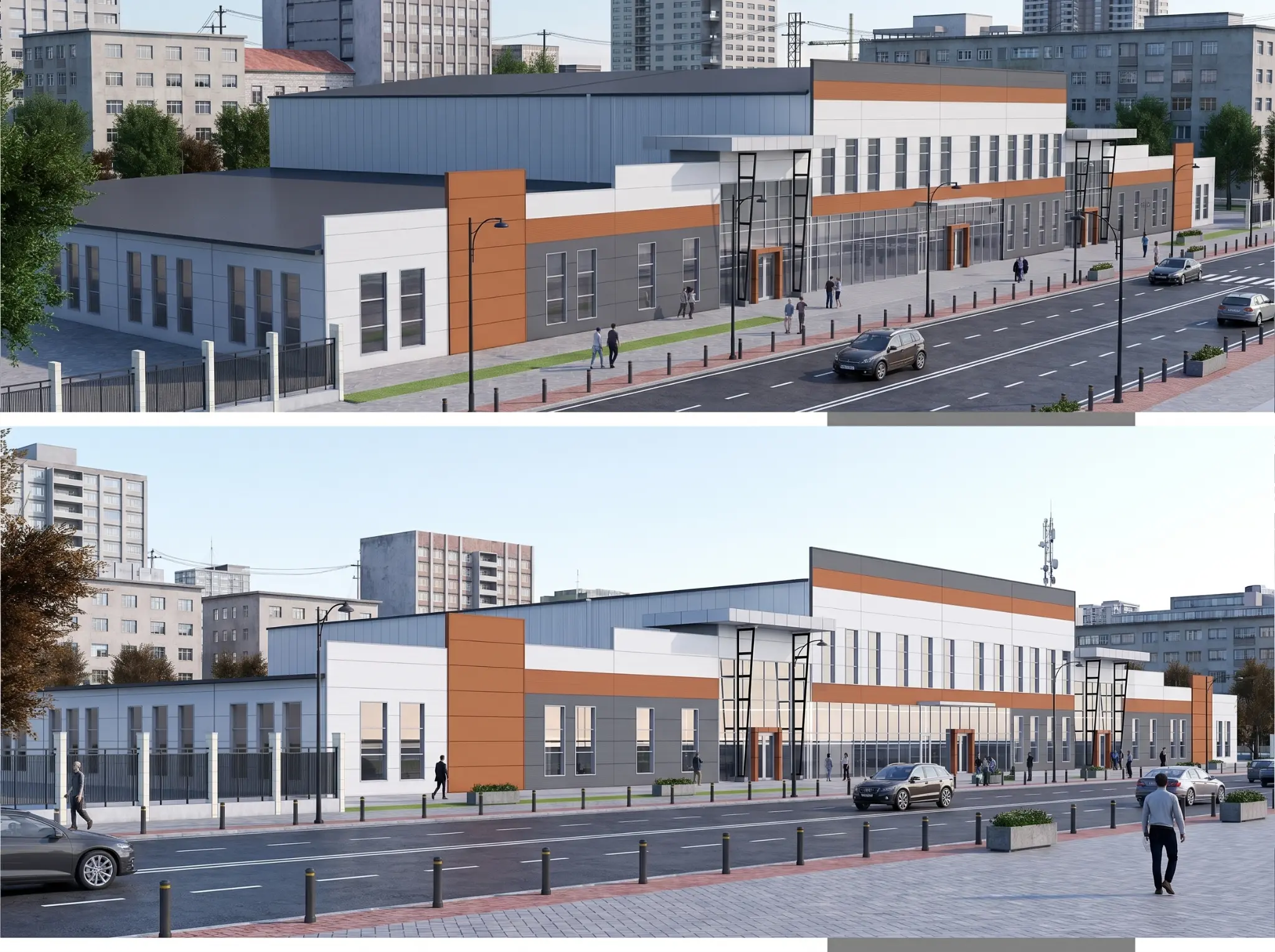

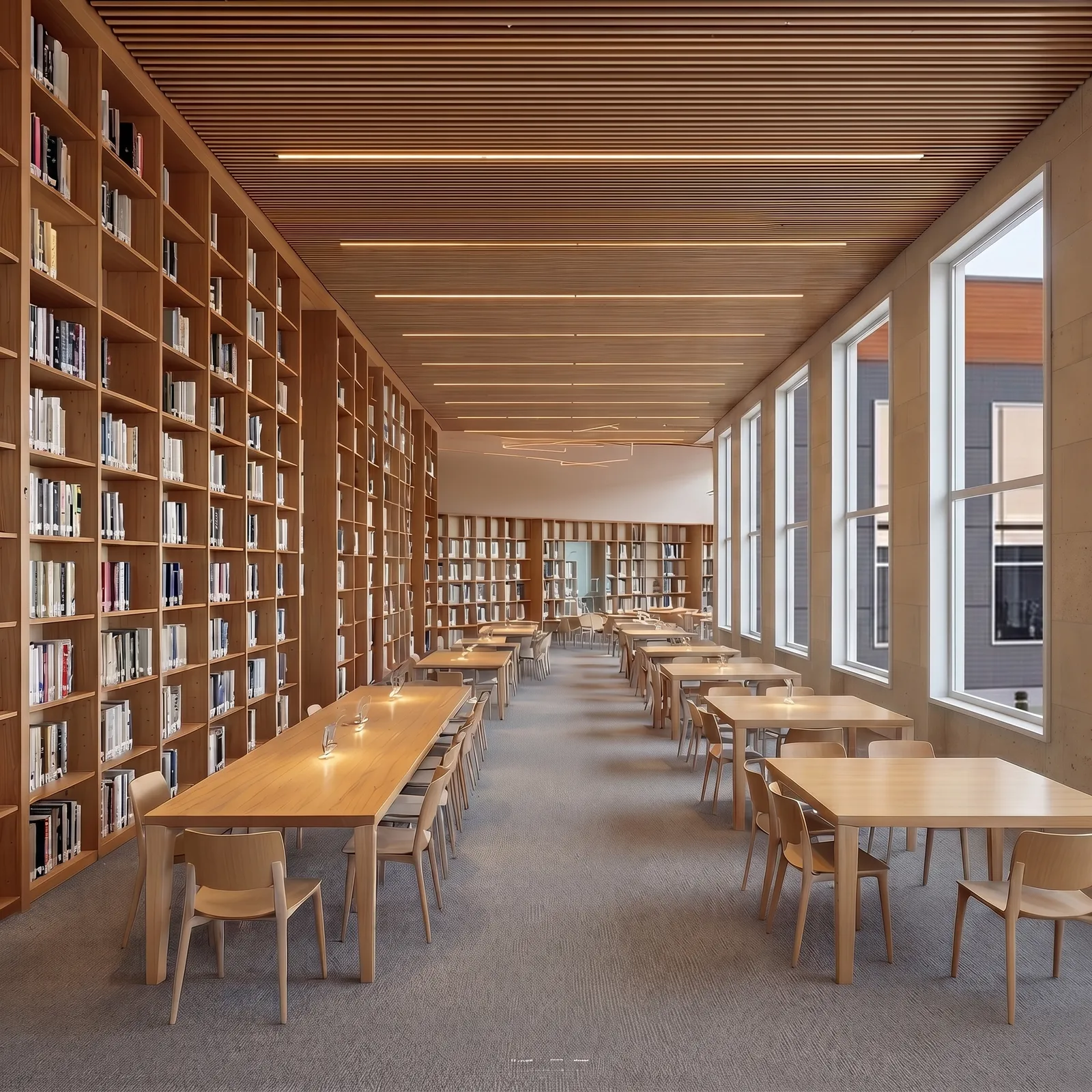

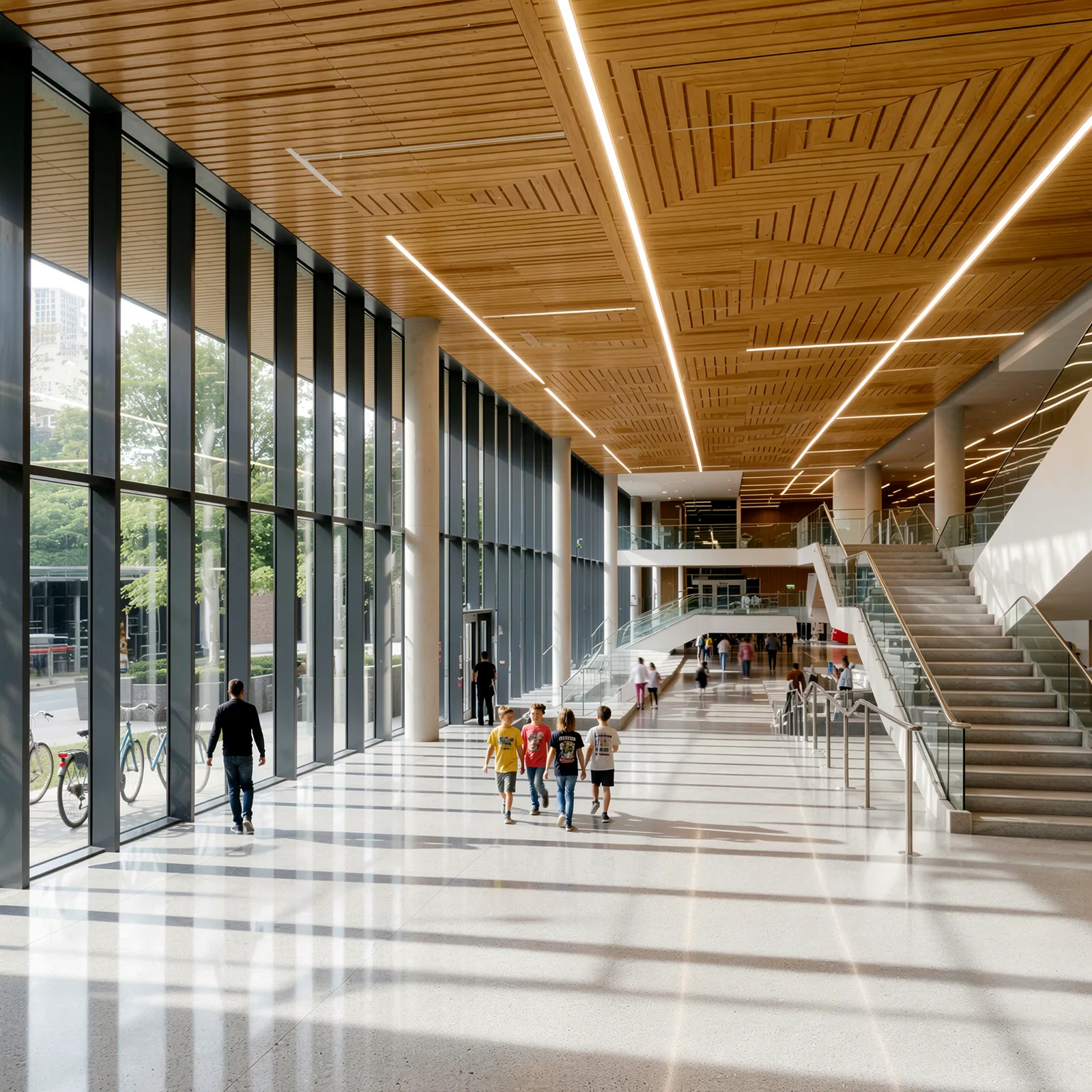

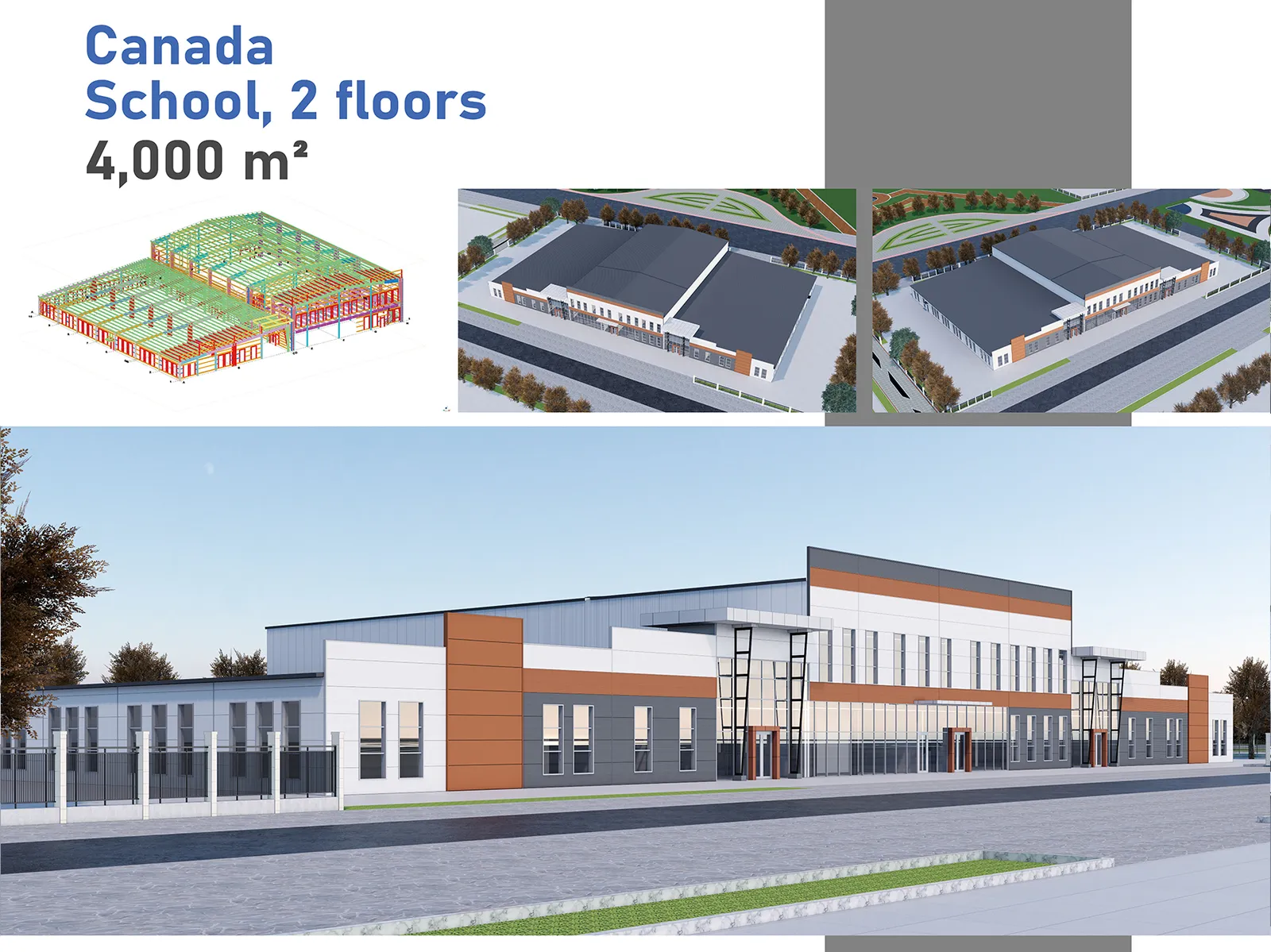

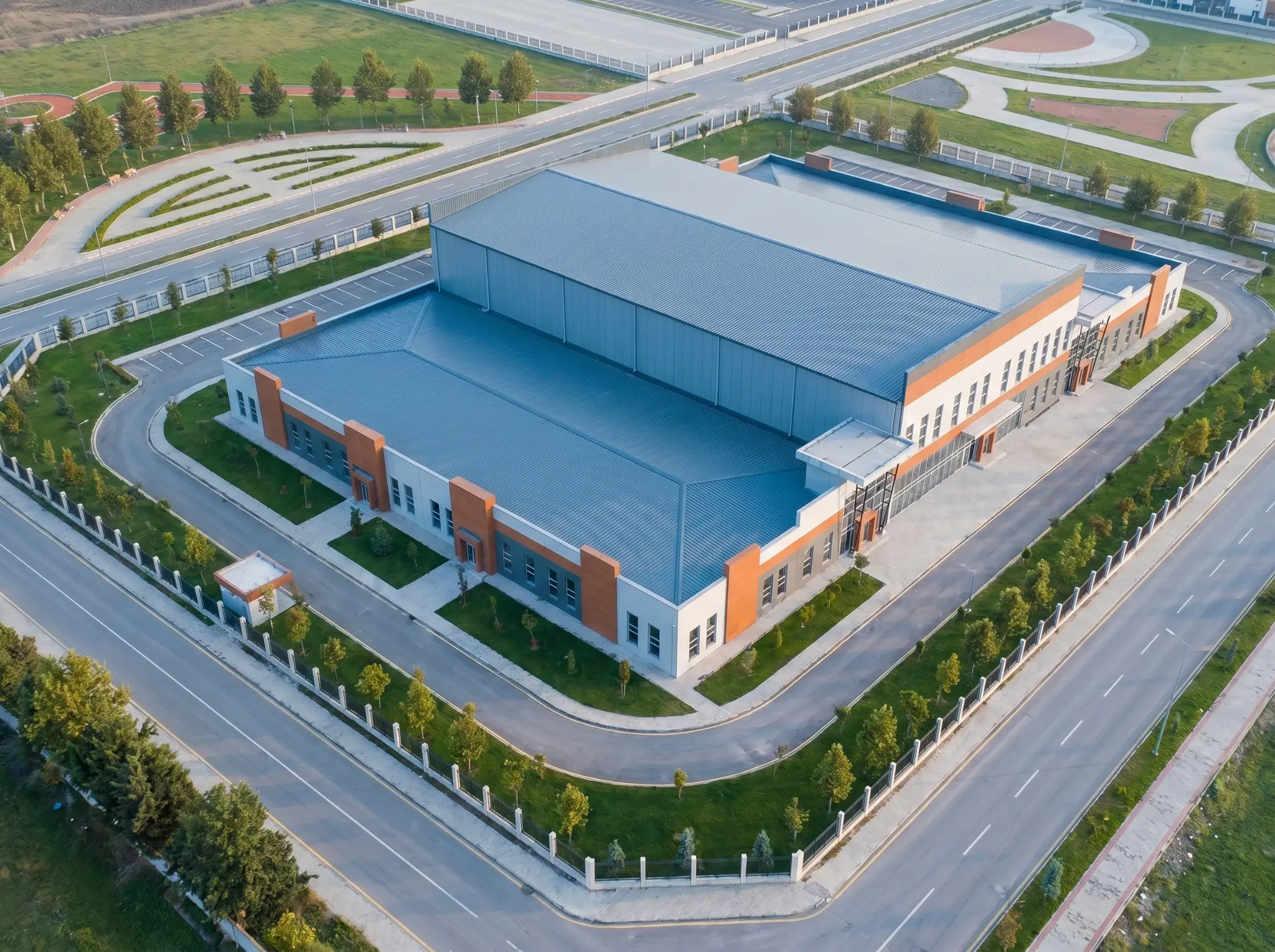

Galería del Proyecto
Ver Tamaño Completo
Ver Tamaño Completo
Ver Tamaño Completo
Ver Tamaño Completo
Ver Tamaño Completo
Especificaciones Técnicas
Sistema Estructural
Marco de Acero Multinivel
Dimensiones
60.4m × 50.6m × 10.4m
Sistema de Muros
Panel Sándwich PIR 120mm (Chapa de Acero PE 0.6mm); Panel Sándwich Lana de Roca 200mm (Chapa de Acero PE 0.6mm)
Sistema de Techo
Panel Sándwich PIR 150mm (Chapa de Acero PE 0.6mm)
Carga de Diseño
Carga de Viento ~65 mph, Carga de Nieve 2.2 KN/m²
Acero Primario
Q355B (= S355JR / ASTM A572 Gr.50, Revestimiento Ignífugo 1.5H REI90)
Acero Secundario
Q235B (= S235JR / ASTM A36, Revestimiento Ignífugo 1.5H REI90)
Información del Proyecto
Ubicación
Canadá
Tipo de Edificio
Escuela
Área
4000 m²
Año de Finalización
2025
Industria
Comercial y Residencial
